Il fisheye: storia, ottica e formule

I fisheye sono obiettivi caratterizzati da una lunghezza focale molto corta e da un angolo di campo estremamente ampio. Quest’ultimo raggiunge, e talvolta supera, i 180 gradi. I fisheye non correggono la distorsione geometrica tipica dei grandangolari estremi, sfruttandola anzi come caratteristica progettuale. Di conseguenza, nell’immagine finale prodotta da un fisheye, tutte le linee rette che non passano per il centro del fotogramma finiscono per apparire curve. Di conseguenza, la scena ripresa sembra proiettata su una superficie sferica.

Questi obiettivi furono inizialmente sviluppati per applicazioni tecnico-scientifiche, come la ripresa dell’intera volta celeste in campo meteorologico e astronomico. Tuttavia, il particolare impatto visivo delle immagini prodotte non tardò ad attirare l’attenzione dei fotografi, favorendo il rapido ingresso dei fisheye nel mondo della fotografia creativa.

Definizione e limiti della proiezione gnomonica

Per comprendere il funzionamento di un obiettivo fisheye è necessario partire dagli obiettivi fotografici convenzionali, detti rettilinei.

Un obiettivo rettilineo adotta la proiezione gnomonica, nota anche come proiezione rettilinea o prospettica. In questo modello geometrico, i punti della scena vengono rappresentati sul piano del sensore come se i raggi luminosi provenienti da essi convergessero in un unico punto ideale, detto centro di proiezione. L’immagine si forma nei punti in cui tali raggi intersecano il piano focale – ossia il piano dove giace la pellicola o il sensore.

La caratteristica fondamentale di questa proiezione è la conservazione della rettilinearità. Tutte le linee rette presenti nella scena continuano a essere rappresentate come tali nell’immagine finale. Per questo motivo la proiezione rettilinea costituisce il modello di riferimento della maggior parte degli obiettivi fotografici.

Il centro di proiezione è un’entità geometrica utilizzata per descrivere la formazione dell’immagine e non corrisponde necessariamente a un elemento fisico dell’obiettivo. Negli obiettivi reali la sua posizione dipende dalla configurazione ottica del sistema ed è generalmente prossima ai punti nodali.

La relazione matematica che descrive la proiezione gnomonica è:

dove:

• r è l’altezza dell’immagine, ossia la distanza lineare tra il centro del sensore e il punto in cui viene registrato il raggio luminoso (in millimetri);
• f  è la lunghezza focale dell’obiettivo (in millimetri);
• θ è l’angolo di incidenza del raggio di luce rispetto all’asse ottico principale (in gradi o radianti).

Analizzando la funzione tangente, si osserva che il suo valore cresce senza limite quando θ tende a 90°. Di conseguenza, quando l’angolo di campo totale si avvicina a 180°, il semiangolo di incidenza tende a 90° e vale:

Dal punto di vista matematico, un obiettivo rettilineo in grado di coprire un campo di 180° richiederebbe un sensore di dimensioni infinite nonché una lente frontale anch’essa infinita. Nella pratica ciò è impossibile. Inoltre, superati i 120° di campo circa, gli obiettivi rettilinei mostrano una forte deformazione ai bordi dell’immagine. Questo fenomeno è noto come stiramento prospettico. Gli oggetti sferici situati ai margini del fotogramma appaiono perciò molto allungati.

L’obiettivo fisheye supera questo limite abbandonando la proiezione gnomonica. Accetta la distorsione delle linee rette e la utilizza per comprimere un intero emisfero, pari a 180° o più, all’interno dell’area finita di un sensore.

Le quattro formule di proiezione del fisheye

A seconda di come il progettista ottico decida di distribuire i pixel e gestire le aree del fotogramma, un obiettivo fisheye può essere progettato seguendo una delle quattro diverse funzioni matematiche di mappatura illustrate qui di seguito.

1) Proiezione equidistante (lineare)

Nella proiezione equidistane o lineare, l’altezza dell’immagine sul sensore è direttamente proporzionale all’angolo d’incidenza del raggio di luce. La spaziatura angolare è mantenuta costante in tutto il fotogramma.

La formula è:

• Effetto visivo: poiché la curva sul grafico è una linea retta, la scala dell’immagine è costante dal centro ai bordi. Se un oggetto si sposta dal centro verso l’esterno, la sua dimensione apparente non cambia, anche se la sua forma subisce la classica curvatura fisheye.
• Cosa succede ai bordi: i dettagli mantengono una proporzione geometrica corretta rispetto al centro. Non c’è né un affollamento esagerato di dettagli né una dilatazione innaturale.
• Uso ideale: è la proiezione standard usata nei software di misurazione e mappatura, oltre che in molti obiettivi fisheye per scopi scientifici.

2) Proiezione equisolidale (ad area equivalente)

La proprietà caratteristica della proiezione equisolidale è che a porzioni della scena che sottendono uguali angoli solidi rispetto al punto di ripresa corrispondono uguali aree sul sensore. In altre parole, l’area occupata sul piano immagine è proporzionale all’angolo solido sotteso dalla corrispondente regione della scena.

La formula è:

• Effetto visivo: questa curva si flette leggermente verso il basso rispetto alla linea equidistante. Significa che mantiene una perfetta proporzione tra le aree. Se un cerchio nel mondo reale occupa il 5% della scena, esso occuperà il 5% dello spazio sul sensore. E ciò avviene indipendentemente dal fatto che si trovi al centro o nell’angolo estremo.
• Cosa succede ai bordi: per mantenere le aree proporzionali, gli oggetti situati ai margini estremi della foto appaiono leggermente compressi e schiacciati radialmente.
• Uso ideale: è la mappatura preferita dai produttori di obiettivi fotografici moderni (come i classici fisheye diagonali da 15 o 16 mm). È ideale per la fotografia d’azione, i paesaggi e gli interni. La compressione ai bordi, infatti, è piacevole alla vista e non fa “sparire” i soggetti.

3) Proiezione stereografica (conforme)

La proiezione stereografica preserva accuratamente gli angoli locali tra linee o curve che si intersecano. Pur deformando dimensioni e aree, mantiene localmente la forma dei dettagli. Per questo motivo, gli oggetti di piccole dimensioni tendono ad apparire visivamente più “naturali” rispetto ad altre proiezioni fisheye.

La formula è:

• Effetto visivo: questa curva si impenna verso l’alto. La sua caratteristica magica consiste nel fatto che è conforme, ossia preserva gli angoli locali. Se inquadriamo una pallina da tennis vicino al bordo della foto, questa rimarrà sferica e non si trasformerà in un ovale allungato.
• Cosa succede ai bordi: poiché preserva la forma degli oggetti, questa proiezione deve espandere lo spazio. Di conseguenza, i soggetti vicini ai bordi appaiono molto più grandi rispetto a come apparirebbero al centro.
• Uso ideale: è considerata la proiezione fisheye esteticamente più naturale e “umana”. Viene usata spesso per i ritratti artistici ambientati o nella fotografia di architettura estrema, poiché riduce al minimo l’effetto di stiramento laterale tipico degli altri fisheye.

4) Proiezione ortografica

Nella proiezione ortografica, i punti della scena vengono proiettati sul piano immagine lungo direzioni parallele, come se fossero osservati da una distanza infinita. Di conseguenza, gli oggetti non subiscono l’ingrandimento prospettico tipico delle proiezioni centrali e il bordo del campo inquadrato appare fortemente compresso.

La formula è:

• Effetto visivo: è la curva che si appiattisce più rapidamente. Concentra quasi tutta la risoluzione del sensore nella parte centrale dell’inquadratura, dove l’immagine appare quasi priva di distorsione (ossia molto simile a un obiettivo normale).
• Cosa succede ai bordi: man mano che ci si allontana dal centro, la compressione diventa drammatica ed estrema. I dettagli ai margini vengono schiacciati e ammassati l’uno sull’altro in pochissimi pixel, diventando quasi illeggibili. L’immagine sembra letteralmente curvarsi dentro una bolla.
• Uso ideale: questa è la proiezione tipica degli “spioncini” delle porte blindate o delle primissime lenti fisheye storiche. In fotografia moderna è rarissima, ma viene usata nella ricerca scientifica per misurare l’illuminamento globale del cielo (funziona come un misuratore di luce emisferico).

Proiezioni panoramiche

Queste proiezioni non descrivono la geometria dell’obiettivo fisheye, come le precedenti, ma costituiscono delle trasformazioni successive applicate all’immagine acquisita. Infatti, le immagini ottenute attraverso un fisheye possono essere successivamente convertite in diverse proiezioni panoramiche, utilizzate soprattutto nei sistemi di realtà virtuale, nelle immagini a 360° e nei software di stitching.

Le proiezioni panoramiche più diffuse sono:

• la equirettangolare: rappresenta la sfera su un rettangolo, associando la longitudine alla coordinata orizzontale e la latitudine a quella verticale;
• la cubica (cube map): suddivide la scena nelle sei facce di un cubo, consentendo una rappresentazione più uniforme delle deformazioni;
• la cilindrica: proietta la scena su un cilindro ideale ed è particolarmente adatta ai panorami molto estesi in orizzontale, poiché mantiene dritte le linee verticali.

Rappresentazione grafica delle quattro proiezioni fisheye

Nel grafico sottostante è presentato il confronto visivo tra le quattro funzioni fisheye standard sopra definite. Le curve sono state tracciate a parità di lunghezza focale f – nella fattispecie mantenuta fissa a un valore convenzionale pari a 10 mm. Si noti inoltre che:

• l’asse delle ascisse mostra l’angolo di incidenza θ, in una scala lineare da 0° a 90°. Le formule di proiezione sono indipendenti dall’unità angolare scelta (gradi o radianti), a condizione che la convenzione sia mantenuta coerentemente. Il risultato fisico finale non cambia; varia solo la scala numerica interna della funzione trigonometrica;
• l’asse delle ordinate mostra la distanza radiale r sul sensore, espressa anch’essa in millimetri.

Le curve sopra rappresentate evidenziano i seguenti comportamenti chiave:

• Proiezione gnomonica (linea arancione tratteggiata): rappresenta gli obiettivi rettilinei tradizionali. Da un punto di vista matematico, la funzione $tan(\theta)$ tende a infinito quando l’angolo si avvicina a 90°. Ciò significa in pratica che, per catturare un raggio di luce parallelo al sensore $(\theta=90°)$ mantenendo le linee dritte, l’obiettivo dovrebbe proiettare quel punto a una distanza infinita dal centro, richiedendo un sensore infinitamente grande. Già a 60°–70° la curva schizza verso l’alto, spiegando perché gli obiettivi grandangolari spinti deformano e “allungano” enormemente gli oggetti vicini ai bordi. Le prossime quattro curve – quelle a tratto continuo riferite ai fisheye – “piegano” deliberatamente la luce verso il basso. E proprio grazie a questa curvatura delle linee, si riesce a contenere angoli di 90°, e oltre, entro pochissimi millimetri dal centro del sensore. Nel grafico sopra riportato, ad esempio, tutte le curve continue rimangono comodamente sotto il valore di $r=20\space mm$.
• Proiezione stereografica (linea rossa): è quella che s’impenna di più. Dilata progressivamente i bordi dell’immagine man mano che ci si avvicina a 90°. Questo le permette di mantenere la conformità (gli oggetti non si deformano lateralmente), ma richiede un sensore più grande per catturare lo stesso angolo di campo.
• Proiezione equidistante (linea blu): è una linea retta. Questo significa che c’è una proporzionalità perfetta e lineare tra l’angolo nel mondo reale e i millimetri sul sensore. È la più intuitiva dal punto di vista matematico.
• Proiezione equisolidale (linea verde): si flette leggermente verso il basso rispetto alla linea retta blu. Comprime progressivamente i bordi per fare in modo che le aree degli oggetti rimangano proporzionali (ad area equivalente). È la mappatura più usata nei moderni obiettivi fisheye fotografici.
• Proiezione ortografica (linea viola): è quella che si appiattisce più rapidamente (raggiunge il suo massimo a 90° e poi tornerebbe a scendere). Comprime i bordi in modo estremo, concentrando quasi tutta la risoluzione al centro dell’immagine.

Paragone fra due diverse proiezioni

L’immagine seguente mette a confronto due delle quattro proiezioni utilizzate negli obiettivi fisheye: la proiezione equidistante (Fig. 1, a sinistra) e la proiezione ortografica (Fig. 2, a destra). Si tratta di un esempio particolarmente istruttivo, perché mostra in modo concreto gli effetti delle diverse scelte geometriche descritte finora.

Dalle due immagini si osserva che la proiezione ortografica presenta una luminosità più uniforme ai bordi, un angolo di ripresa leggermente inferiore e una deformazione prospettica più accentuata delle strutture architettoniche. La proiezione equidistante, invece, mantiene una scala angolare costante. Inoltre, il campo visivo massimo teorico della proiezione ortografica è limitato a 180°. Oltre tale valore, infatti, i raggi luminosi risulterebbero paralleli al piano focale.

Le costruzioni geometriche raffigurate sopra le due immagine sferiche illustrano il modo in cui i raggi provenienti da differenti angoli di incidenza vengono proiettati sul sensore o sulla pellicola per formare l’immagine circolare del fisheye. Vale quindi la pena analizzarle meglio.

Le linee tratteggiate verticali rappresentano la proiezione dei punti della semisfera sul piano dell’immagine. Nella Fig. 1 esse appaiono inclinate e convergenti verso il centro. Nella Fig. 2 risultano invece perfettamente verticali. Questa differenza non è un semplice dettaglio grafico, ma riflette la diversa logica geometrica delle due proiezioni.

Nella proiezione ortografica, il parallelismo delle linee indica che ogni punto della semisfera viene proiettato ortogonalmente sul piano dell’immagine. Poiché la curvatura della semisfera aumenta avvicinandosi all’orizzonte, intervalli angolari uguali vengono rappresentati in spazi sempre più ridotti. Di conseguenza, le zone periferiche dell’immagine risultano progressivamente compresse. Al contrario, la regione centrale occupa una porzione molto ampia del fotogramma. L’orizzonte, corrispondente a un angolo di 90°, coincide con il bordo esterno del cerchio d’immagine e rappresenta il limite fisico di questa proiezione.

Nella proiezione equidistante si osserva invece il comportamento opposto. La convergenza delle linee tratteggiate verso il centro evidenzia una redistribuzione dello spazio sul sensore. Lo scopo è mantenere costante la corrispondenza tra distanza lineare e distanza angolare lungo tutto il raggio dell’immagine. Per ottenere questo risultato, la proiezione comprime progressivamente le informazioni provenienti dalle regioni periferiche della semisfera. Di conseguenza, un’immagine da 180° occupa un diametro inferiore rispetto a quello prodotto da una proiezione ortografica.

Questa maggiore efficienza nell’utilizzo della superficie del sensore costituisce il principale vantaggio pratico della proiezione equidistante. Lo spazio disponibile può infatti essere impiegato per registrare raggi provenienti da angoli ancora più ampi. Per questo motivo alcuni obiettivi fisheye equidistanti sono in grado di superare i 180° di campo visivo. Ciò significa che essi riescono incredibilmente a riprendere una piccola porzione di spazio situata dietro il piano perpendicolare all’asse dell’obiettivo e passante per il centro ottico (o punto nodale) dello stesso.

Perché i produttori parlano poco della proiezione?

Dal punto di vista ottico, la funzione di proiezione rappresenta la caratteristica fondamentale che distingue i vari tipi di obiettivi fisheye. Eppure, nelle schede tecniche e nel materiale pubblicitario, questo parametro viene spesso relegato a un ruolo secondario o addirittura omesso. La ragione è che la maggior parte dei fotografi valuta un fisheye soprattutto in base all’angolo di campo, alla luminosità, alla qualità d’immagine e alla compatibilità con il proprio sistema fotografico, mentre le differenze tra le varie proiezioni risultano meno immediate da percepire nell’uso comune.

A ciò si aggiunge il fatto che molti fisheye destinati alla fotografia tradizionale adottano una proiezione equisolidale, o una sua approssimazione, considerata da tempo un buon compromesso tra resa visiva e distribuzione dell’immagine sul fotogramma. Per questo motivo la proiezione è raramente un criterio determinante nella scelta di un fisheye fotografico per uso generico.

Nella pratica, poi, esiste un’altra difficoltà. Le quattro proiezioni sopra elencate costituiscono una classificazione prevalentemente teorica, mentre un obiettivo reale raramente segue in modo perfetto una di quelle funzioni. I progettisti ottici sono alla continua ricerca di compromessi tra diversi requisiti. Di conseguenza, non sempre è possibile associare un obiettivo a una singola proiezione senza ricorrere a inevitabili approssimazioni.

Questo parametro assume invece un’importanza primaria nelle applicazioni scientifiche e tecniche, come la fotogrammetria, la visione artificiale, l’astronomia e i sistemi panoramici. In tali campi, infatti, la relazione geometrica tra l’angolo di ripresa e la posizione dei punti sull’immagine dev’essere nota con precisione.

Classificazione ottica e varianti del fisheye

Abbiamo visto finora che, con il termine fisheye, si indicano degli obiettivi di lunghezza focale cortissima, in grado di raggiungere angoli di campo estremamente ampi. Tali angoli sono tipicamente prossimi o superiori ai 180°, ottenuti attraverso proiezioni fortemente non rettilinee. Tuttavia, non esiste una soglia unica e universalmente accettata di lunghezza focale o di angolo di campo oltre la quale un obiettivo possa essere classificato in modo assoluto come fisheye. La classificazione, infatti, dipende anche dal tipo di proiezione adottata e dal formato del sensore.

I fisheye, insomma, non costituiscono una categoria unica e rigidamente definita. Essi comprendono diverse varianti progettuali che differiscono per angolo di campo, tipo di proiezione e formato dell’immagine generata. Sul mercato si incontrano fisheye circolari, fisheye diagonali (o full-frame), semi-fisheye e, più recentemente, fisheye zoom che estendono il concetto originario verso configurazioni ibride.

Fisheye circolari e diagonali

Iniziamo con la classificazione ingegneristica che distingue due tipologie fondamentali di fisheye, detti rispettivamente fisheye circolari e fisheye diagonali (o full frame). La differenza fra queste due soluzioni riguarda essenzialmente il rapporto tra il cerchio d’immagine generato dall’obiettivo e le dimensioni fisiche del sensore. Più in dettaglio, possiamo dire che:

• il fisheye circolare (inscritto) produce un’immagine contenuta in un cerchio inscritto nel fotogramma, e lascia inutilizzata una parte significativa del sensore. In altre parole, il diametro del cerchio d’immagine proiettato dall’ottica è inferiore al lato più corto del sensore fotografico (ad esempio un diametro uguale o inferiore a 24 mm, sul formato pieno). Succede così che l’immagine finale generata da questi fisheye è costituita da un cerchio perfetto al centro del fotogramma, circondato da un contorno completamente nero. L’angolo di campo di 180° è garantito in maniera approssimativa lungo tutte le direzioni passanti per il centro (orizzontali, verticali e diagonali);

• il fisheye diagonale o full-frame (circoscritto), invece, estende l’immagine fino ai bordi del formato rettangolare. Esso riempie l’intero fotogramma, ma mantiene una forte distorsione geometrica. Il cerchio d’immagine copre interamente l’area del sensore in quanto il diametro è pari o superiore alla diagonale del sensore (circa 43.2 mm sul full frame). L’immagine finale, in tal caso, riempie l’intero fotogramma senza bordi neri. L’angolo di campo di 180° si ottiene esclusivamente misurando l’immagine da un angolo a quello opposto, lungo la diagonale. Il campo visivo orizzontale scende generalmente intorno ai 140°-150°.

Semi-fisheye

La variante semi-fisheye (o quasi-fisheye) occupa una posizione intermedia tra i modelli circolari e diagonali di fisheye. Essi offrono comunque un campo visivo molto ampio – spesso compreso tra 150° e 180° sulla diagonale – ma con una resa meno estrema rispetto ai circolari, in cui l’immagine è completamente inscritta in un cerchio nero.

Questo posizionamento “intermedio” non va inteso in senso puramente grafico, ossia come semplice estensione dei bordi scuri, ma riguarda il grado di copertura del sensore e la geometria della proiezione. In un semi-fisheye, infatti, cambia il modo in cui la funzione di mappatura distribuisce l’angolo di campo sul piano dell’immagine.

Dal punto di vista ottico, insomma, non si tratta di obiettivi rettilinei parzialmente distorti o di fisheye più corretti. Rappresentano invece una famiglia progettuale autonoma, basata su specifiche funzioni di proiezione non rettilinee. Rispetto ai modelli più estremi, la compressione delle linee verso i bordi è semplicemente meno aggressiva, offrendo una mappatura angolare differente e meno esasperata.

Fisheye zoom

I fisheye zoom rappresentano una categoria relativamente rara di obiettivi nei quali la lunghezza focale può essere variata mantenendo la caratteristica filosofia di proiezione dei fisheye. A differenza degli zoom ultra-grandangolari rettilineari, progettati per preservare la rettilinearità delle linee, i fisheye zoom continuano a utilizzare una mappatura angolare non rettilinea lungo tutta l’escursione focale. Di conseguenza, la tipica curvatura delle linee lontane dal centro rimane una caratteristica distintiva dell’immagine prodotta.

In pratica, l’escursione focale agisce soprattutto sull’ampiezza del campo visivo e sulla porzione di immagine proiettata sul sensore. A seconda del progetto ottico, l’obiettivo può passare da una configurazione fisheye circolare, nella quale l’immagine è inscritta in un cerchio, a una configurazione fisheye diagonale che occupa l’intero fotogramma, oppure offrire diverse combinazioni intermedie. Pur potendo verificarsi lievi variazioni nella specifica funzione di proiezione, la resa complessiva conserva il carattere tipico di un fisheye.

La progettazione di questi obiettivi è particolarmente complessa, poiché richiede gruppi ottici mobili in grado di mantenere un controllo accurato della proiezione durante tutta l’escursione dello zoom. Per questo motivo, i fisheye zoom sono meno diffusi delle corrispondenti focali fisse, e trovano impiego soprattutto in applicazioni professionali e specialistiche, dove la possibilità di variare il campo visivo senza rinunciare all’estetica fisheye costituisce un vantaggio significativo.

Storia ed evoluzione del fisheye

Dal punto di vista della progettazione ottica, il fisheye è una sfida complessa. Dal momento che accetta e non corregge la distorsione geometrica lineare, il progettista può concentrare gli sforzi di calcolo matematico sul contenimento di altre aberrazioni ottiche importanti, come l’aberrazione cromatica laterale (le frange di colore blu/rosso ai bordi causate dalla diversa rifrazione delle lunghezze d’onda) o la curvatura di campo (l’impossibilità di avere contemporaneamente nitido sia il centro che la periferia del fotogramma).

Negli anni ’50 e ’60, come vedremo fra poco, fu soprattutto la giapponese Nippon Kogaku (che diventerà poi Nikon) ad intuire le potenzialità industriali di questo schema e a credere nel suo successo commerciale. E così, dopo un lungo periodo di sperimentazioni e approfondimenti tecnici, decise di produrlo a corredo delle nascenti fotocamere in formato 35mm.

Ma la transizione del fisheye da strumento di laboratorio a icona della cultura pop avvenne alla fine degli anni ’60. I fotografi musicali compresero che la distorsione estrema dell’occhio di pesce era perfetta per rappresentare l’estetica psichedelica dell’epoca. Copertine di album storici come Rubber Soul dei Beatles (del 1965) o Experience, il primo album di Jimi Hendrix (del 1967), sfruttarono proprio la deformazione del fisheye per creare immagini distorte e sognanti, sdoganando definitivamente questa tipologia di obiettivi agli occhi del grande pubblico.

Presentiamo ora, nei paragrafi successivi, le tappe più significative che hanno contrassegnato la storia del fisheye.

La finestra di Snell

Il concetto geometrico e ottico alla base dell’obiettivo fisheye non nasce nei laboratori di progettazione fotografica, ma dallo studio della fisica ottica subacquea. Il punto di partenza è la legge di Snell, che regola la rifrazione della luce al passaggio da un mezzo meno denso (come l’aria) a uno più denso (come l’acqua). A causa di questa transizione, i raggi luminosi subiscono una forte deviazione: per un osservatore situato sotto la superficie del mare, l’intero panorama soprastante – un intero emisfero di 180 gradi, da orizzonte a orizzonte – viene compresso e racchiuso all’interno di un cono visivo limitato, con un angolo di circa 97 gradi.

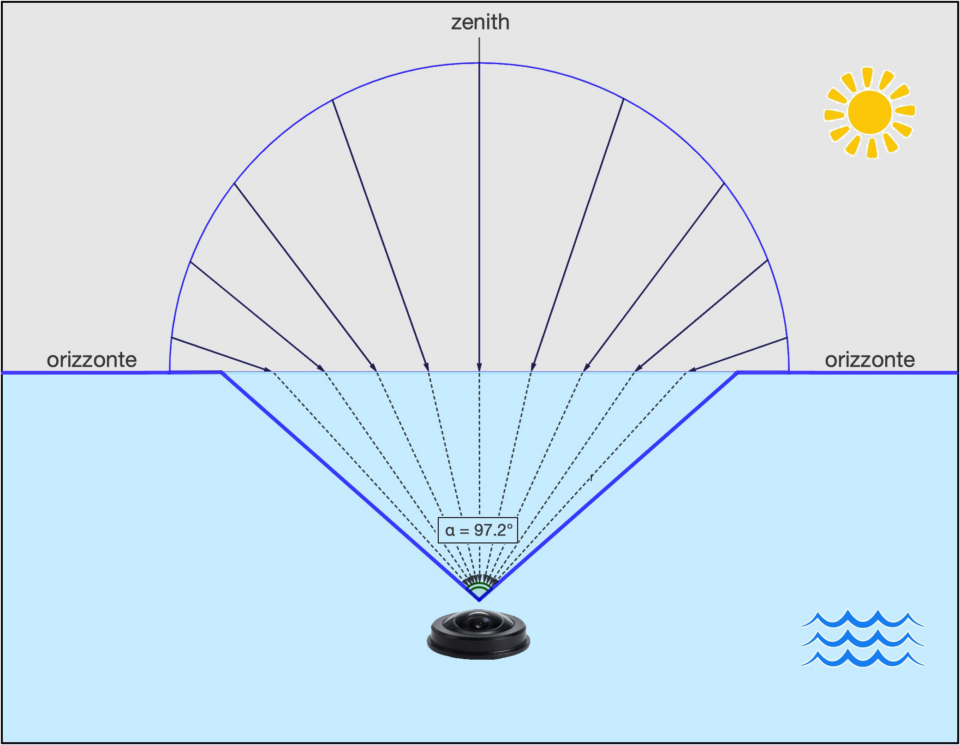

Questo cerchio di luce, oltre il quale l’acqua si comporta come uno specchio scuro a causa della riflessione totale interna, è noto come finestra di Snell.

La visione subacquea di Wood

Nel 1906, il fisico e inventore americano Robert Williams Wood volle verificare se fosse possibile replicare fotograficamente il modo in cui un pesce vede il mondo esterno. Per farlo, Wood costruì una fotocamera riempita d’acqua e dotata di una lastra fotografica sul fondo. Questo ingegnoso accorgimento permise di sfruttare i fenomeni rifrattivi dell’interfaccia aria-acqua direttamente all’interno dell’apparecchio, senza dover immergere lo strumento in un vero bacino idrico.

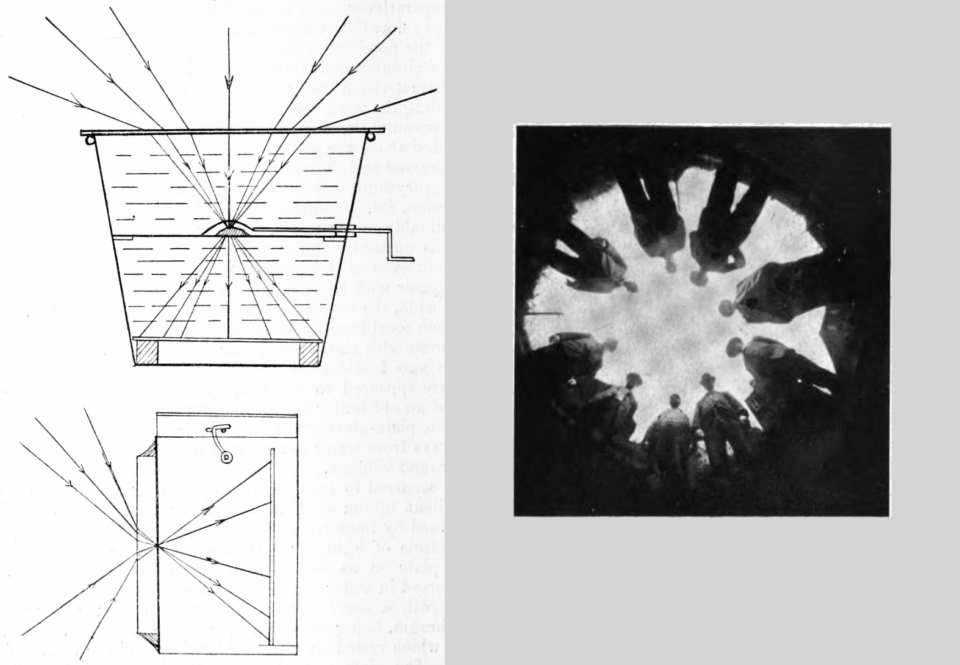

Nella figura seguente, a sinistra, viene rappresentato lo schema che lo stesso Wood allegò alla richiesta di brevetto del suo apparecchio. Sulla destra, invece, vi è la più famosa delle fotografie prodotte durante la sperimentazione. L’immagine riproduce delle persone in piedi, “apparentemente” disposte lungo tutto il perimetro di uno stagno. I pali del telegrafo e le linee degli edifici sono anch’essi curvi, e l’intero mondo esterno appare compresso in un cerchio. Ma in realtà lo stagno non c’era: non fu necessario immergere la fotocamera, dal momento che la funzione dell’acqua dello stagno fu interamente assolta dall’acqua contenuta nella fotocamera stessa, sopra la lente.

Nel pubblicare i suoi studi, Wood utilizzò per la prima volta in assoluto il termine “fisheye” per descrivere questa singolare visione emisferica fortemente distorta. Fu proprio questa intuizione scientifica a dimostrare che era teoricamente possibile catturare 180 gradi di campo in un’unica immagine, ponendo le fondamenta teoriche per la nascita dei futuri obiettivi fotografici grandangolari estremi.

L’Hill Sky Lens e la meteorologia

Il passaggio dal foro stenopeico di Wood, riempito di liquido, a un obiettivo vero e proprio in vetro ottico avvenne ufficialmente nel 1924, grazie a una pubblicazione del progettista britannico Robin Hill, che lavorava per la rinomata azienda scientifica Beck London. L’obiettivo in questione fu denominato Hill Sky Lens ed il suo brevetto, in verità, era stato già depositato nel dicembre dell’anno precedente.

Con quell’obiettivo Hill intese realizzare uno strumento espressamente concepito per il Meteorological Office di Londra. Lo scopo era quello di registrare l’intera volta celeste e la formazione delle nuvole su un’unica lastra fotografica e con un solo scatto, evitando i lunghi e imprecisi sistemi di stitching manuale dell’epoca.

L’intuizione ingegneristica di Hill fu rivoluzionaria e pose le basi per tutti i fisheye successivi. Lo schema ottico era contraddistinto da tre lenti in tre gruppi, ossia:

• una lente frontale, costituita da un grande menisco divergente che riduceva drasticamente l’angolo dei raggi incidenti, comprimendoli in un fascio di luce più stretto e gestibile;
• una lente centrale biconcava, dunque negativa, con la funzione di contrastare le pesanti aberrazioni cromatiche e sferiche introdotte dalla cupola frontale;

• una lente posteriore piano-convessa, che concentrava i raggi luminosi sul piano focale.

Dal punto di vista geometrico, l’ottica di Hill applicava per la prima volta una mappatura molto vicina alla proiezione stereografica, ottima per i meteorologi perché preservava le forme delle nuvole anche ai bordi dell’inquadratura. L’obiettivo era un’ottica fissa con un’apertura massima di f/8 (con la possibilità di chiudere il diaframma fino a f/22 per massimizzare la nitidezza). Ottenne un successo straordinario nell’ambito della ricerca scientifica e, in seguito, nella sorveglianza militare per il rilevamento zenitale degli aerei nemici.

L’inizio dell’era commerciale: il Fisheye-Nikkor 8 mm f/8 (1962)

Il Fisheye-Nikkor 8 mm f/8 occupa un posto d’onore nella storia della fotografia. Presentato da Nippon Kogaku alla Photokina di Colonia del 1962, fu il primo obiettivo di questo tipo per il formato 35mm a essere prodotto in serie e commercializzato per il pubblico professionale. Per questo motivo, viene universalmente riconosciuto come il primo fisheye “commerciale” della storia della fotografia moderna. Sebbene inizialmente concepito per la fotografia tecnica e di interni, trovò subito applicazione in ambiti specialistici: veniva impiegato per verificare lo stato di usura delle cavità nelle grandi condutture industriali o per calcolare l’esposizione solare all’aperto e nei vani dei progetti architettonici.

I fisheye come schema ottico esistevano già prima del 1962, ma erano strumenti quasi esclusivamente scientifici e meteorologici. La stessa Nippon Kogaku aveva sviluppato prototipi e sistemi speciali per le osservazioni del cielo negli anni ’50. Questo 8 mm f/8, invece, segnò una svolta radicale: rese per la prima volta tale tecnologia accessibile su una comune reflex commerciale a pellicola 35 mm, la Nikon F.

Per poter essere montato, l’obiettivo richiedeva il sollevamento manuale e il blocco dello specchio (mirror lock-up), poiché l’elemento ottico posteriore penetrava profondamente nel corpo macchina, fin quasi a sfiorare la pellicola. Il mirino della reflex diventava così inutilizzabile e i fotografi dovevano affidarsi a un mirino ausiliario esterno inserito sulla slitta della fotocamera. Non a caso, l’ottica veniva venduta in kit con un mirino esterno che offriva una copertura leggermente inferiore, pari a 160°, utile a escludere i margini estremi dell’inquadratura in fase di puntamento. D’altronde, i primi schemi ottici retrofocus in grado di evitare il blocco dello specchio sarebbero arrivati parecchi anni dopo. Quello che oggi può sembrare un sistema scomodo, nel 1962 era l’unico prezzo da pagare per catturare un angolo di campo così enorme.

Un’ultima curiosità su questo mitico obiettivo. Il Fisheye-Nikkor 8 mm f/8 fu utilizzato da Stanley Kubrick per ricreare l’occhio rosso e onnisciente di HAL 9000, il computer ribelle di “2001: Odissea nello spazio“, ed è diventato un’icona della storia del cinema. L’obiettivo originale utilizzato nel film è stato poi acquistato all’asta nel 2010 da Peter Jackson, il regista de Il Signore degli Anelli, per più di 20.000 euro.

Gli altri fisheye di Nikon

Ricapitolo, nella tabella seguente, la lunga sequenza di fisheye lanciati da Nikon in quella straordinaria stagione ingegneristica, durata oltre un decennio, che andò dal 1962 al 1973. Ciascuno di questi meravigliose realizzazioni ottiche meriterebbe una descrizione dettagliata, ma ciò porterebbe via davvero troppo spazio.

[Denominazione]​	[Luminosità]	[Anno]	[Caratteristiche principali]
Fisheye-Nikkor 8 mm	f/8	1962	Primo fisheye commerciale per reflex 35mm. Richiede il sollevamento dello specchio e produce un’immagine circolare da 180°. È stato oggetto del paragrafo precedente.
Fisheye-Nikkor 7,5 mm	f/5.6	1966	Evoluzione del modello f/8. Schema ottico non-retrofocus leggermente più luminoso e compatto. Mantiene l’obbligo di specchio alzato e la proiezione circolare da 180°.
OP Fisheye–Nikkor 10 mm	f/5.6	1968	Pietra miliare scientifica. Primo obiettivo al mondo con proiezione ortografica (da cui la sigla OP) nonché primo obiettivo reflex di serie a utilizzare una lente asferica.
Fisheye-Nikkor 6 mm	f/5.6	1970	Record di campo inquadrato. Introduce l’incredibile angolo visivo di 220°. Messa a fuoco fissa. Schema compatto (430 g) non-retrofocus, che richiede il sollevamento dello specchio.
Fisheye-Nikkor 8 mm	f/2.8	1970	Rivoluzione reflex. Primo fisheye circolare (180°) ad adottare uno schema retrofocus. Permette la visione in tempo reale nel mirino senza sollevare lo specchio. Introduce il diaframma automatico.
Fisheye-Nikkor 6 mm	f/2.8	1972	Un vero “mostro” ottico. Unisce i 220° di campo della versione f/5.6 alla comodità dello schema retrofocus. Pesa ben 5,2 kg e permette la normale visione reflex. Trattato nel paragrafo successivo.
Fisheye-Nikkor 16 mm	f/3.5	1973	Primo fisheye a pieno formato. Copre 180°, ma lungo la diagonale del fotogramma, offrendo un’immagine rettangolare classica invece che un cerchio nero inscritto. Molto più compatto e usabile nella fotografia di tutti i giorni.

La fine degli anni ’70 ha segnato una svolta fondamentale per l’intero ecosistema reflex di Nikon. Nel 1977, l’azienda ha introdotto la tecnologia AI (Automatic Maximum Aperture Indexing), seguita nel 1981-1982 dal sistema AI-S. Questi aggiornamenti non hanno stravolto gli schemi ottici interni dei fisheye retrofocus (già eccellenti), ma hanno rivoluzionato la meccanica del barilotto e l’interfaccia d’accoppiamento con il corpo macchina.

Il Fisheye retrofocus e il miracolo del Nikon 6 mm f/2.8 (1972)

Fino alla fine degli anni ’60, tutti i fisheye per reflex richiedevano il blocco dello specchio. Nel 1972, Nikon presentò un capolavoro dell’ingegneria ottica che risolveva questo limite e stabiliva un record tuttora imbattuto: il Fisheye-Nikkor 6mm f/2.8.

Questo obiettivo adotta uno schema retrofocus estremamente evoluto. La lunghezza focale di 6 mm è molto inferiore alla distanza retrofocale richiesta dal sistema reflex Nikon (circa 46,5 mm), necessaria per consentire il sollevamento dello specchio. Per ottenere questa geometria, lo schema ottico impiega un potente gruppo frontale divergente che modifica il percorso dei raggi, spostando il piano principale posteriore del sistema molto dietro rispetto alla posizione fisica degli elementi ottici.

Lo schema prevede 12 elementi divisi in 9 gruppi. L’elemento frontale è una cupola di vetro dal diametro mastodontico di 236 mm. L’angolo di campo è di ben 220°. Ciò significa che l’obiettivo non solo vede perfettamente di lato, ma riesce a catturare la luce proveniente da dietro la lente frontale stessa. Se il fotografo si posiziona subito dietro la fotocamera, le sue dita o i suoi piedi entrano inevitabilmente nell’inquadratura.

Il fisheye a fuoco fisso: Canon FD 7.5mm f/5.6 (1973)

Se Nikon dominava con obiettivi mastodontici e luminosissimi, Canon rispose nel 1973 con una filosofia progettuale differente applicata al sistema FD: il fisheye circolare Canon FD 7.5 mm f/5.6.

Considerata la la lunghezza focale estremamente corta, la distanza iperfocale era dell’ordine di poche decine di centimetri (circa 33 cm nelle condizioni di utilizzo più comuni). In questo contesto, i progettisti Canon optarono per una semplificazione estrema del sistema di messa a fuoco, eliminando la ghiera meccanica e riducendo il barilotto a una configurazione essenziale.

L’obiettivo venne quindi tarato in fabbrica su una posizione di fuoco fissa, prossima all’iperfocale. E, grazie all’enorme profondità di campo tipica di questa focale, i soggetti compresi indicativamente da circa metà della distanza iperfocale fino all’infinito risultavano con nitidezza sostanzialmente uniforme nella pratica operativa.

Lo schema ottico di 6 elementi in 5 gruppi venne ottimizzato per migliorare il contrasto e la resa cromatica. Poiché la lente frontale a bulbo impediva l’uso di filtri a vite anteriori, Canon integrò un sistema a filtro a torretta interna con filtri colorati (skylight, giallo, arancione, rosso), utilizzabili per il controllo tonale nella fotografia in bianco e nero.

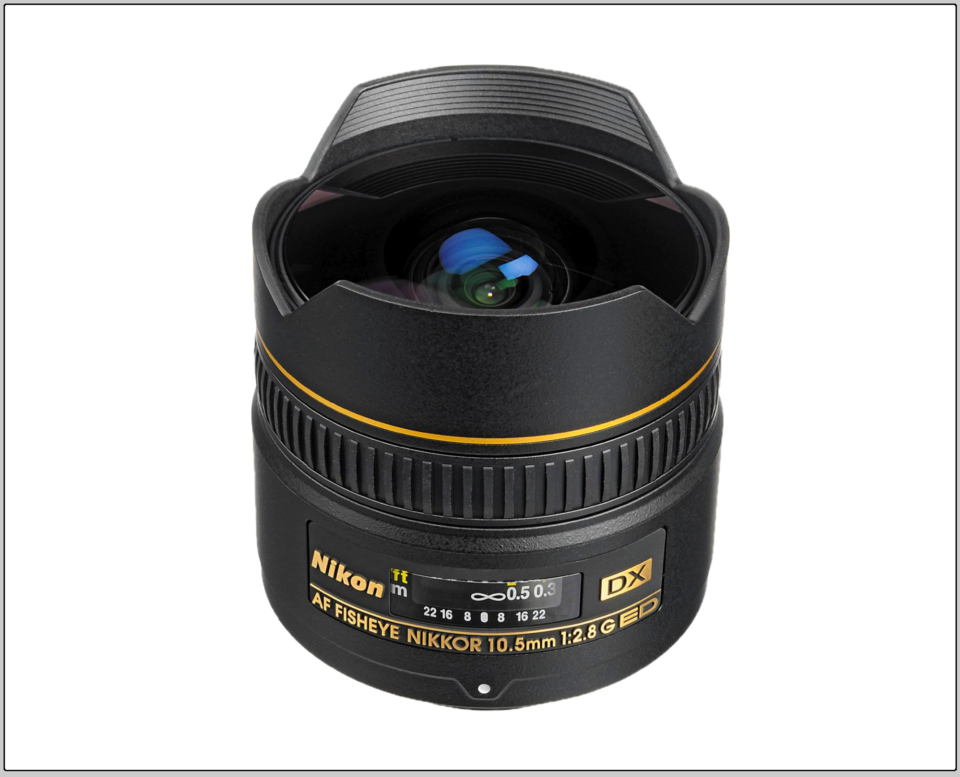

Il fisheye per sensori digitali: Nikon AF DX 10.5 mm f/2.8 G ED (2003)

Con l’avvento della fotografia digitale all’inizio degli anni 2000, il progetto ottico del fisheye entrò in una nuova fase evolutiva. Un esempio emblematico di questa transizione fu il Nikon AF DX Fisheye-Nikkor 10.5 mm f/2.8 G ED, introdotto nel 2003 e progettato specificamente per il formato APS-C. A differenza dei modelli analogici – concepiti per imprimere un’immagine circolare o diagonale già “finita” sulla pellicola – questo obiettivo nacque all’interno di un ecosistema del quale la pipeline di elaborazione digitale costituiva parte integrante.

Dal punto di vista ottico, il 10.5 mm manteneva una classica architettura a proiezione fortemente radiale, ma ottimizzata per il cerchio d’immagine ridotto del sensore DX. La sfida progettuale non era più soltanto quella di massimizzare l’angolo di campo in modo assoluto, ma di adattare la distribuzione della nitidezza e della luce alle specificità del silicio, che introduceva nuove variabili legata alla densità dei pixel e al demosaicing.

In questo contesto, il concetto di “immagine finale” si spostò progressivamente dall’ottica al software. Il file RAW prodotto dal sensore non era più l’estremità del processo fotografico, bensì un dato grezzo strutturato per essere reinterpretato attraverso algoritmi di correzione geometrica. Il Nikon 10.5 mm rappresentò quindi un punto di svolta concettuale: pur restando un fisheye puro, inaugurò una logica ibrida in cui ottica e calcolo collaboravano per definire la geometria dell’immagine. Questo approccio anticipò, a livello filosofico, le successive architetture di imaging computazionale, dove la resa finale dipende dall’interazione sinergica tra lenti, sensore e trasformazioni digitali.

Altre progettazioni moderne

Nel panorama più recente, il fisheye non ha più conosciuto rivoluzioni progettuali paragonabili a quelle delle fasi pionieristiche o alla transizione al digitale, ma piuttosto un affinamento progressivo di soluzioni già consolidate.

Un esempio significativo fu il Canon EF 8–15mm f/4L Fisheye USM del 2011, che rappresentò una delle espressioni più mature del concetto di fisheye zoom. Questo obiettivo consentì di passare da una proiezione circolare (a 8 mm su full frame) a una copertura diagonale a 15 mm, integrando entrambe le modalità all’interno di un unico schema ottico.

Un altro riferimento significativo fu il Sigma 8mm f/3.5 EX DG, immesso sul mercato nel 2006, collocato nella fase di maturazione del sistema DSLR. In questo caso l’ottica rifletteva l’evoluzione dei fisheye circolari per formato 35mm (full frame), con un’attenzione crescente alla correzione delle aberrazioni e alla tenuta del contrasto su sensori ad alta risoluzione, pur restando all’interno di uno schema di proiezione fisheye tradizionale.

Nel complesso, questi progetti non introdussero nuove famiglie di proiezione, ma rappresentarono l’ottimizzazione estrema di schemi ottici già consolidati, in un contesto in cui le innovazioni più radicali si erano progressivamente spostate verso sistemi ultra-grandangolari non fisheye e verso pipeline di imaging sempre più computazionali.

Gli obiettivi Panomorph

Questa tecnologia è stata brevettata originariamente nel 1999 dall’azienda canadese ImmerVision. Non si tratta di una singola proiezione geometrica, ma di una filosofia di progettazione ottica sviluppata per superare due limiti tipici dei fisheye tradizionali: la diminuzione della risoluzione geometrica nelle aree periferiche dell’immagine e l’utilizzo non ottimale dei pixel del sensore.

A differenza dei fisheye convenzionali, che distribuiscono la scena secondo leggi di proiezione prestabilite (equidistante, equisolidale, stereografica o ortografica), gli obiettivi Panomorph sono progettati per redistribuire intenzionalmente la densità di pixel all’interno del campo visivo. In questo modo possono assegnare una maggiore quantità di informazioni alle aree considerate più importanti per l’applicazione specifica.

Ecco i tre pilastri fondamentali che spiegano come funzionano e perché sono diversi dai fisheye classici.

Distorsione ottica mirata (Targeted distortion)

Nei fisheye tradizionali la distribuzione dei pixel sul campo visivo è determinata dalla legge di proiezione scelta. In molte proiezioni, la densità di pixel per unità di angolo tende a diminuire progressivamente verso la periferia dell’immagine, riducendo la quantità di dettaglio disponibile nelle zone più esterne dopo il dewarping – ossia il processamento con il quale si rimuove o si corregge una deformazione geometrica nota di un’immagine.

Gli obiettivi Panomorph introducono invece una distorsione ottica progettata intenzionalmente in funzione dell’applicazione. La lente viene calcolata per dedicare una maggiore densità di pixel alle cosiddette Zone of Interest (ZOI), ossia le regioni della scena in cui è più importante preservare il dettaglio.

Ad esempio, in una telecamera destinata al monitoraggio stradale, la porzione superiore dell’immagine che inquadra prevalentemente il cielo può essere compressa, mentre le aree inferiori e periferiche che contengono veicoli, pedoni e infrastrutture vengono dilatate otticamente. Questo consente di allocare più pixel a tali regioni e di preservare una maggiore quantità di dettaglio nelle immagini ricostruite.

Proiezione ellittica (Anamorfosi ottica)

Uno dei limiti dei fisheye circolari tradizionali è che la loro immagine occupa spesso solo una parte dell’area disponibile sul sensore. Quando una proiezione circolare viene inscritta in un sensore rettangolare, una porzione significativa dei pixel rimane inutilizzata.

Per migliorare l’efficienza del sistema, molte implementazioni Panomorph impiegano elementi anamorfici o strategie di proiezione progettate per adattare meglio l’immagine al formato del sensore. Invece di produrre necessariamente un cerchio perfetto, la proiezione viene modellata in modo da sfruttare una superficie maggiore del sensore e del suo rapporto d’aspetto.

Il risultato è una maggiore quantità di informazione acquisita a parità di risoluzione del sensore, con una distribuzione più efficiente dei pixel disponibili.

Integrazione nativa con il software di dewarping

Mentre i fisheye tradizionali sono spesso concepiti come obiettivi fotografici generalisti, la tecnologia Panomorph nasce come parte di un ecosistema integrato composto da ottica, sensore e software.

Per dewarping si intende il processo di correzione o rimappatura geometrica di un’immagine ottenuta attraverso una proiezione non rettilinea. In altre parole, il software utilizza un modello matematico della lente per trasformare l’immagine originale in una nuova rappresentazione più adatta alla visualizzazione o all’analisi. Il defishing, ad esempio, costituisce una particolare forma di dewarping – consistendo nella conversione di un’immagine fisheye in una vista rettilinea simile a quella prodotta da un obiettivo grandangolare tradizionale.

I software di dewarping conoscono con precisione la funzione di proiezione utilizzata dalla lente e possono quindi ricostruire viste panoramiche, rettilinee o multi-finestra in modo ottimizzato. Nel caso delle ottiche Panomorph, il software non si limita a rimuovere una semplice distorsione fisheye, ma sfrutta una mappatura progettata specificamente per distribuire la risoluzione geometrica in funzione delle zone di interesse.

Poiché la distribuzione dei pixel è stata progettata fin dall’origine per favorire determinate aree della scena, il processo di ricostruzione può preservare una maggiore quantità di dettaglio rispetto a quanto avviene normalmente con la conversione di immagini provenienti da un fisheye convenzionale.

Progettazione non uniforme e compromessi di sistema

A differenza degli obiettivi fotografici tradizionali, inclusi i fisheye, che sono progettati attorno a leggi di proiezione globali e simmetriche dell’immagine sul sensore, la tecnologia Panomorph adotta un approccio più flessibile che coinvolge in modo congiunto ottica e modellazione software. Nei sistemi convenzionali la relazione tra angolo di campo e posizione sul sensore è descritta da una funzione fissa $r=f(\theta )$, scelta in fase di progetto tra famiglie note di proiezioni (equidistante, equisolidale, etc.), che garantiscono un comportamento prevedibile ma necessariamente uniforme nella distribuzione della risoluzione angolare.

Nei sistemi Panomorph questa relazione viene invece trattata come una funzione progettuale modulabile, esprimibile in forma generale come $r=f(\theta ,w(\theta ))$, dove la dipendenza dall’angolo viene modificata da una funzione di pesatura che riflette le Zone of Interest della scena. In questo modo la densità di campionamento non è più un vincolo imposto rigidamente dalla geometria della proiezione, ma una scelta ingegneristica che consente di allocare una maggiore quantità di informazione spaziale dove è più utile, riducendola nelle regioni meno rilevanti.

Questo vantaggio, tuttavia, non è privo di compromessi. La perdita della simmetria e della generalità tipiche delle proiezioni standard introduce una dipendenza più forte tra ottica, sensore e algoritmo di dewarping. Il sistema non è più intercambiabile o facilmente riutilizzabile, ma diventa parte di una catena progettata in modo coerente. Inoltre, la maggiore complessità della funzione di proiezione implica una progettazione ottica più sofisticata, con tolleranze più strette e una dipendenza più marcata dalla calibrazione software. Il guadagno in efficienza della distribuzione dei pixel si accompagna quindi a una riduzione della “neutralità” del sistema ottico e a una maggiore integrazione vincolante tra hardware e software.

In sintesi, il passaggio da una proiezione fisheye classica a una progettazione di tipo Panomorph può essere letto come un cambio di paradigma nella gestione dell’informazione visiva: non più una distribuzione imposta in modo uniforme dalla geometria della lente, ma una distribuzione ottimizzata per l’applicazione – ossia una maggiore flessibilità nella distribuzione della risoluzione angolare – ottenuta al prezzo di una maggiore complessità del sistema ottico-computazionale e di una molto minore generalità d’uso.

Dove vengono usati oggi?

Grazie alla loro capacità di ottimizzare la distribuzione della risoluzione geometrica e di sfruttare in modo più efficiente il sensore, gli obiettivi Panomorph trovano impiego soprattutto in applicazioni professionali e industriali, come:

• videosorveglianza professionale (CCTV): consentono di monitorare ampi ambienti – ad esempio stanze o parcheggi – con una singola telecamera panoramica, preservando una maggiore quantità di dettaglio nelle aree periferiche e riducendo il numero di dispositivi necessari;
• automotive e ADAS: vengono utilizzati in sistemi di parcheggio assistito, telecamere surround-view e piattaforme di visione per veicoli autonomi, dove è fondamentale mantenere un’elevata densità di informazioni nelle regioni periferiche del campo visivo – ad esempio per identificare ostacoli vicini;
• machine vision e robotica: permettono di ottimizzare la copertura spaziale e la distribuzione della risoluzione in applicazioni di ispezione industriale, navigazione autonoma e analisi ambientale;
• sistemi panoramici professionali: sono impiegati in telecamere a 180° e 360° progettate per sorveglianza avanzata, monitoraggio di infrastrutture e acquisizione di immagini immersive
• action cam e dispositivi mobili: alcuni principi progettuali alla base della tecnologia Panomorph, come l’ottimizzazione della distribuzione dei pixel e l’integrazione tra ottica e correzione software, trovano applicazione anche in alcuni sistemi ultra-grandangolari miniaturizzati impiegati in action cam e dispositivi mobili. Tuttavia, questi prodotti non utilizzano necessariamente ottiche Panomorph in senso stretto.

In conclusione possiamo dire che, più che aumentare la risoluzione ottica in senso assoluto, il principale vantaggio della tecnologia Panomorph consiste nel redistribuire in modo intelligente la risoluzione geometrica disponibile, assegnando più pixel alle regioni della scena in cui il dettaglio è realmente importante.

Dalla proiezione ottica all’imaging computazionale

L’evoluzione delle ottiche grandangolari estreme mostra con chiarezza come il problema non sia mai stato semplicemente “vedere di più”, ma come distribuire l’informazione visiva sul sensore e come reinterpretarla successivamente. I fisheye classici rappresentano la prima risposta compiuta a questa esigenza: attraverso proiezioni fortemente non rettilinee, consentono di estendere il campo visivo fino a coprire angoli prossimi o superiori ai 180°, accettando però una distorsione geometrica intrinseca e globalmente simmetrica.

Gli obiettivi ultra-grandangolari rettilineari segnano un primo cambio di impostazione: invece di massimizzare l’angolo di campo attraverso proiezioni curve, tentano di preservare la geometria della scena, introducendo però compromessi sempre più severi in termini di complessità ottica, correzione delle aberrazioni e perdita di qualità ai bordi. In questo passaggio, la priorità si sposta progressivamente dalla “copertura totale” alla “fedeltà percettiva”, mantenendo un’impostazione ancora interamente ottico-dominata.

La tecnologia Panomorph rappresenta un’ulteriore deviazione concettuale rispetto a entrambe queste famiglie. Non si limita a definire una nuova proiezione, ma introduce l’idea che la distribuzione della risoluzione sul sensore possa essere progettata in funzione dell’applicazione. La funzione di mapping non è più vincolata a una simmetria globale, ma può essere modulata per assegnare maggiore densità di campionamento alle zone di interesse, in stretta integrazione con i modelli di dewarping software. In questo senso, l’ottica non è più un sistema isolato, ma un componente di una catena ottico-computazionale progettata in modo coerente.

Questo approccio si inserisce infine in una tendenza più ampia, quella del computational imaging, in cui il confine tra formazione dell’immagine e sua ricostruzione diventa progressivamente più sfumato. L’immagine non è più soltanto il risultato diretto della proiezione ottica, ma il prodotto di un sistema ibrido in cui lente, sensore e algoritmo cooperano per ottimizzare l’informazione estratta dalla scena. In questa prospettiva, il passaggio dai fisheye ai sistemi ultra-grandangolari avanzati fino ai Panomorph non rappresenta una semplice evoluzione di prodotto, ma un cambiamento di paradigma: dalla progettazione di una singola ottica alla progettazione dell’intero processo di imaging.

Pratica di scatto: gestione della geometria e consigli tecnici

Completata la panoramica sugli aspetti tecnici, vorrei aggiungere, in questo capitolo, qualche riflessione di carattere maggiormente fotografico sull’uso dell’occhio di pesce. Perché il fisheye è un obiettivo impegnativo: può produrre immagini estremamente spettacolari, ma può anche risultare rapidamente ripetitivo o inefficace se utilizzato come semplice strumento per “inserire più elementi nell’inquadratura”.

Fisheye come linguaggio

Un errore molto comune è considerare il fisheye come una scorciatoia per rendere automaticamente più interessanti le immagini. In questo modo, la deformazione geometrica viene confusa con il contenuto fotografico, finendo per fagocitare il soggetto stesso dello scatto.

L’impatto visivo della proiezione sferica si basa sulla novità percettiva: la mente umana è abituata a una rappresentazione rettilineare dello spazio, e l’estetica fisheye genera sorpresa proprio per la sua distanza da questo schema consolidato. Con l’assuefazione visiva, tuttavia, l’effetto perde rapidamente forza, svelando il limite di un utilizzo puramente superficiale dello strumento.

Padroneggiare il fisheye richiede quindi una grammatica compositiva differente, basata su regole geometriche non intuitive. La curvatura non deve essere il fine dell’immagine, ma il mezzo attraverso cui la scena viene strutturata. Solo quando questa consapevolezza diventa naturale, l’ottica smette di essere un effetto speciale e si trasforma in un linguaggio espressivo autonomo, capace di produrre visioni coerenti e realmente intenzionali.

Errori tipici nell’uso del fisheye

Il primo approccio al fisheye raramente è immediato e gli errori sono frequenti. Non è questa la sede per approfondire l’argomento, ma vale la pena evidenziarne almeno tre, come spunti di riflessione:

• subire l’effetto anziché gestirlo: affidarsi esclusivamente alla distorsione come elemento di interesse porta spesso a immagini prevedibili e ripetitive. La curvatura deve contribuire alla costruzione della composizione e al significato della fotografia, non sostituirsi ad essi;
• ignorare la geometria della proiezione: utilizzare un fisheye come se fosse un normale grandangolare conduce facilmente a composizioni disordinate. Linee, forme e volumi dovrebbero essere disposti tenendo conto della particolare geometria dell’immagine e delle deformazioni introdotte dalla proiezione;
• non controllare la distanza dal soggetto: la distanza di ripresa determina in larga misura l’effetto visivo finale. Da lontano, la resa può apparire sorprendentemente simile a quella di un grandangolare molto spinto; da vicino, invece, le proporzioni vengono amplificate in modo marcato. In entrambi i casi, il risultato funziona solo quando tale effetto è utilizzato in modo consapevole e coerente con l’intenzione espressiva.

Fisheye e fattore di crop

L’utilizzo di un obiettivo fisheye su un formato di sensore inferiore rispetto a quello per cui è stato progettato compromette l’efficacia stessa della proiezione. Ad esempio, montando un fisheye diagonale nato per il pieno formato (full-frame) su un corpo macchina APS-C, l’effetto dell’angolo di campo estremo viene drasticamente ridotto. Il sensore più piccolo intercetta infatti solo la porzione centrale del cerchio d’immagine, escludendo proprio i bordi esterni dove la curvatura e la compressione geometrica sono più marcate e caratteristiche.

Per questo motivo, l’idea di applicare un ritaglio (crop) in post-produzione per stringere l’inquadratura svuota di significato l’uso di queste ottiche. Ritagliando l’immagine non si ottiene affatto uno scatto rettilineo tradizionale, bensì un’inquadratura più stretta che conserva la distorsione originaria al centro, privandola però della sua spettacolarità periferica e sprecando gran parte della risoluzione del sensore. Quando si rende necessaria una composizione più restrittiva, la scelta corretta è affidarsi a un grandangolo rettilineo nativo per il proprio formato.

Fisheye e profondità di campo

Una delle caratteristiche peculiari di qualsiasi obiettivo fisheye è l’estensione eccezionale della profondità di campo, che rende quasi superfluo il problema della messa a fuoco precisa nella fotografia generica. A un’apertura di f/8, ad esempio, la zona di nitidezza accettabile si estende spesso da poche decine di centimetri fino all’infinito.

La formula per calcolare l’iperfocale H è:

dove:

• f è la lunghezza focale dell’obiettivo,
• N è il numero di diaframma impostato,
• C_conf è il diametro del circolo di confusione.

Ora sostituiamo dei valori tipici di f e di N nella formula – ad esempio quelli del Canon FD 7.5 mm f/5.6 visto in precedenza – e adottiamo, per il circolo di confusione, il valore convenzionale di 0,03 mm. Avremo:

La distanza iperfocale risultante è di appena 33,5 cm. Mettendo a fuoco su questo punto, l’estensione del campo nitido spazia dalla metà di H – ossia da meno di 17 cm dal piano del sensore – fino all’infinito (∞). Poiché gli schemi ottici di questi fisheye sono spesso molto compatti, un limite inferiore così ridotto significa poter avere a fuoco persino oggetti situati a brevissima distanza dalla lente frontale.

La gestione matematica della linea d’orizzonte

L’errore più comune quando si approccia un fisheye è pensare che tutto venga distorto allo stesso modo. In realtà, la distorsione a barilotto è legata alla distanza geometrica degli elementi rispetto all’asse ottico dell’obiettivo. Per quanto riguarda la linea dell’orizzonte (o qualsiasi linea retta nel mondo reale), si verificano due comportamenti geometrici precisi:

• orizzonte al centro geometrico: se posizioniamo la linea esattamente al centro del fotogramma, essa rimane perfettamente dritta. Ciò accade perché i raggi di luce che colpiscono il centro dell’ottica hanno un angolo di incidenza θ = 0, annullando l’effetto di curvatura delle formule di proiezione;
• orizzonte fuori asse: non appena incliniamo la fotocamera verso l’alto o verso il basso, allontanando l’orizzonte dal centro, la curvatura si manifesta in modo progressivo e marcato. Inclinando la fotocamera verso l’alto, l’orizzonte si sposta nella metà inferiore del sensore e si curva verso il basso, creando l’effetto visivo di un pianeta convesso. Al contrario, inclinando la fotocamera verso il basso, l’orizzonte sale nella metà superiore e si curva verso l’alto, generando una concavità a scodella.

Riempire il primo piano: la regola dei pochi centimetri

L’angolo di campo estremo comprime fortemente lo sfondo. Di conseguenza, gli elementi distanti appaiono minuscoli e lontanissimi. Di norma, scattare alla tipica distanza di un 50 mm genera immagini vuote, piatte e prive di un soggetto chiaro.

Per valorizzare lo scatto, il soggetto principale deve trovarsi a pochissimi centimetri dalla lente frontale. Questa vicinanza sfrutta la ridotta distanza minima di messa a fuoco del fisheye. Il primo piano risulterà così imponente e dinamico, mentre lo sfondo curvo descriverà il contesto avvolgente, garantendo un forte senso di tridimensionalità.

Il controllo della luce: il flare e l’esposizione

La lente frontale a cupola impedisce l’utilizzo di paraluce profondi. Questa particolarità costruttiva espone l’obiettivo a due criticità tecniche:

• ghosting e flare: avendo una visuale emisferica, è quasi inevitabile che il sole o forti sorgenti artificiali entrino nel fotogramma. I raggi colpiscono gli elementi ottici con angolazioni estreme, generando riflessi parassiti e cali di contrasto. Per mitigare il fenomeno, i fisheye moderni adottano sofisticati trattamenti antiriflesso multistrato o a nanocristalli;
• lettura esposimetrica: poiché l’ottica inquadra contemporaneamente zone d’ombra profonda e aree di massima luce, il calcolo dell’esposizione è complesso. In questi scenari, la lettura matrix (o valutativa) offre spesso la base più affidabile perché analizza l’intera scena. Se si desidera privilegiare il soggetto in primo piano, la lettura spot o la media pesata al centro richiedono un uso attento della compensazione dell’esposizione per evitare di bruciare il cielo o perdere i dettagli nelle ombre.

Ambiti applicativi moderni e stitching digitale

L’uso del fisheye si è evoluto ben oltre l’estetica psichedelica degli anni ’70, trovando spazio in flussi di lavoro ad alta tecnologia. Le applicazioni principali includono:

• fotografia sportiva estrema: nel mondo dello skateboard, della BMX e dello snowboard, il fisheye rappresenta uno standard industriale. Permette al fotografo di posizionarsi a pochissimi centimetri dall’atleta in movimento – garantendo la massima sicurezza grazie alla percezione di distanza amplificata dall’ottica – e di includere nello scatto sia il soggetto sia l’intera struttura o rampa circostante;
• virtual reality e panoramiche a 360°: nei settori immobiliare, del turismo virtuale e nei sistemi sul modello di Google Street View, il fisheye è uno strumento fondamentale. Utilizzando un modello circolare su sensore a pieno formato, bastano appena tre o quattro scatti ruotando la fotocamera attorno al punto nodale per coprire un’intera sfera visiva. Successivamente, software di stitching geometrico – come PTGui – invertono l’algoritmo di proiezione per mappare i pixel all’interno di una proiezione equirettangolare piana, ottimizzata per i visori VR;
• astrofotografia e all-sky cameras: nel monitoraggio astronomico e nella ricerca meteorologica moderna si utilizzano sistemi derivati dall’Hill Sky Lens del 1924. Le stazioni di rilevamento di meteore e bolidi sfruttano sensori accoppiati a fisheye circolari puntati permanentemente verso lo zenit, registrando l’intera attività della volta celeste in un unico flusso video continuo.

Il defishing

In ambito pratico, molti utenti utilizzano le immagini ottenute con i fisheye come base di partenza per successive elaborazioni digitali. In questi casi entra in gioco il cosiddetto defishing, ossia la trasformazione geometrica dell’immagine curvilinea in una rappresentazione rettilinea. Si tratta di un’operazione puramente matematica che i software di sviluppo (come Lightroom, Photoshop o PTGui) eseguono per raddrizzare le linee deformate della lente.

Questa operazione non si limita a eliminare una distorsione, ma consiste in una vera e propria rimappatura basata su un modello di proiezione inverso. I risultati variano sensibilmente in funzione della qualità dell’ottica e della precisione del profilo software utilizzato. E non sempre garantiscono una resa equivalente a quella di un obiettivo nativamente grandangolare.

I passaggi chiave del processo

Ecco i passaggi chiave di questo processo:

1. Il calcolo inverso (riconversione geometrica)

Un fisheye diagonale moderno usa solitamente la proiezione equisolidale, espressa dalla formula $r = 2f \sin(\theta/2)$. Il software compie il percorso inverso, ossia prende le coordinate di ogni pixel deformato e applica la formula della proiezione gnomonica $r = f \tan(\theta)$.

In pratica, il computer “stira” i pixel seguendo regole trigonometriche per forzare le linee curve a ritornare perfettamente dritte.

2. L’allungamento progressivo dei pixel

Poiché la proiezione gnomonica tende a espandere lo spazio man mano che ci si allontana dal centro, il software deve dilatare enormemente i pixel vicino ai bordi e agli angoli. Ciò significa che al centro della foto i pixel rimangono quasi inalterati, mentre agli angoli estremi pochi pixel originali vengono campionati e distribuiti su un’area molto più grande.

3. Il compromesso: perdita di nitidezza e ritaglio

Questo stiramento digitale comporta due conseguenze inevitabili:

• perdita di risoluzione periferica: gli angoli della foto raddrizzata appariranno molto meno nitidi e più “morbidi” rispetto al centro, a causa dell’interpolazione software dei pixel spalmati su una superficie maggiore;
• il ritaglio dell’immagine (crop): raddrizzare una proiezione emisferica deforma i bordi esterni della foto, creando una sagoma a “papillon” con i lati curvi verso l’interno. Il software è costretto a ritagliare i margini per restituire un fotogramma rettangolare pulito, sacrificando una parte significativa dell’angolo di campo originario (che scende dai 180° iniziali a circa 110°-120° diagonali).

Modalità di defishing

Nei software moderni esistono principalmente due approcci per applicare la funzione di defishing:

1. profili di correzione automatici: il software riconosce la marca e il modello dell’obiettivo tramite i dati EXIF dello scatto. Applica quindi un profilo geometrico precalcolato, sviluppato per quella specifica lente, che corregge contemporaneamente sia la distorsione radiale sia la vignettatura periferica;
2. defishing manuale e proiezioni alternative: utilizzando software dedicati alla fotografia panoramica, il fotografo può scegliere in quale specifica geometria convertire il file relativo a una ripresa col fisheye. Invece di forzare l’immagine verso una proiezione rettilinea (o gnomonica), si può optare per mappature cilindriche, sferiche o di Mercatore, decidendo in modo consapevole quale compromesso geometrico accettare sui diversi assi della fotografia.

Il costo dei fisheye

Una considerazione finale riguarda l’investimento economico richiesto da queste ottiche fortemente specialistiche. Trattandosi di strumenti di nicchia, prodotti in volumi ridotti e caratterizzati da lenti frontali a cupola complesse da molare, i fisheye di alta qualità – specialmente nel segmento professionale – presentano costi significativamente elevati. Questo fattore ne limita la diffusione nell’uso fotografico quotidiano, relegandoli a esigenze di documentazione tecnica o a specifici progetti creativi.

In alternativa all’acquisto di un obiettivo nativo, il mercato offre i cosiddetti convertitori ottici (o aggiuntivi fisheye). Si tratta di lenti addizionali che si avvitano davanti a un obiettivo tradizionale per ampliarne drasticamente l’angolo di campo e introdurre una forte distorsione a barilotto. Sebbene rappresentino una soluzione economica per sperimentare questo linguaggio visivo, presentano pesanti limiti strutturali. Per raggiungere i fatidici 180°, infatti, devono essere accoppiati a ottiche che siano già grandangolari alla base (come un 18 mm o un 24 mm); se montati su focali standard come un 50 mm, si otterrebbe soltanto un grandangolo moderato e fortemente distorto.

Inoltre, questi accessori non condividono la raffinatezza progettuale delle ottiche dedicate. Il loro utilizzo introduce compromessi drastici in termini di nitidezza, una marcata perdita di dettagli ai bordi e vistose aberrazioni cromatiche. Sebbene i convertitori rimangano utili per un primo approccio ludico o sperimentale, i risultati professionali richiedono sempre obiettivi progettati nativamente, dove la distorsione geometrica non è un artefatto sovrapposto, ma la base stessa del progetto ottico.

Conclusioni: l’ottica che accetta il compromesso

Il fisheye rappresenta uno dei capitoli più affascinanti della storia dell’ingegneria ottica. Mostra come, nella progettazione dei sistemi di imaging, sia possibile rinunciare alla preservazione della geometria euclidea delle linee rette in favore di una massimizzazione del campo visivo e dell’informazione spaziale catturata. Da strumento inizialmente scientifico, nato per modellare la visione periferica estrema e mappare la volta celeste, questo obiettivo ha ridefinito i limiti della rappresentazione bidimensionale dello spazio tridimensionale.

Più che una semplice lente, il fisheye incarna un principio ingegneristico fondamentale: ogni proiezione è un compromesso tra fedeltà geometrica, copertura angolare e distribuzione dell’informazione sul sensore. È proprio in questo equilibrio che risiede la sua forza, nonché il punto di partenza per le successive evoluzioni dell’ottica grandangolare e delle moderne architetture di imaging computazionale.
